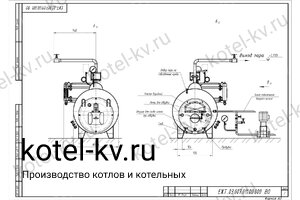

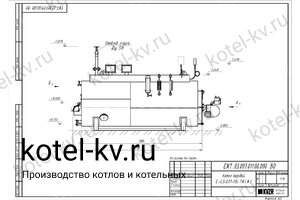

Чертеж
Уточните ваш запрос, если товар не подходит

Парогенератор 200 кг мазутный в Ярославле

Цена на парогенератор 200 кг мазутный с доставкой от 708 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет

Работает с различными импортными горелками

Удобно размещается в маленьких котельных

Плавная выработка пара даже при подпитке холодной водой, без температурных колебаний

Дымосос не требуется даже при плюсовых температурах, котел работает на самотяге

С котлом поставляется полный комплект запорной арматуры и КИП

Для очистки поверхностей нагрева от сажи остановка котла не требуется

Температура пара до 115 °С

Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
Паропроизводительность, кг/час 200 Объем паровой части, м³ 0.10
Тепловая мощность, кВт 140 Аэродинамическое сопротивление, Па (мм. вод. ст.) 11
Диапазон регулирования теплопроизводительности, % 40-100 Тяга Естественная
Топливо Мазут Объем топочной камеры, м³ 0.46
Низшая теплота сгорания топлива МАЗУТ, кКал/кг 9260 Размер топочной камеры, диаметр*глубина, мм 700*1200
КПД (МАЗУТ), не менее, % 80 Присоединительные размеры выхода пара, Ду 50
Расход топлива при максимальной нагрузке котла (МАЗУТ), кг/ч 23 Присоединительные размеры по водяному тракту, Ду 25
Расход условного топлива, кг/ч 30 Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм 200
Температура пара, °C 100, 110, 115 Габаритные размеры, длина*ширина*высота, мм 2900*1250*1500
Избыточное давление пара, не более, МПа 0.07 Масса, кг 1200
Избыточное давление пара, не более, кгс/см² 0.7 Марка котла STEAMEXPERT
Полный объем котла, м³ 1.17

Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.

Автоматика парового котла Е на мазуте Автоматика парового котла Е на мазуте
Тип управляемого оборудования
Паровой котел Е
115 640
Горелка UNIGAS KPBY Горелка газ/мазут KPBY 70 MH
Топливо
Газ/мазут
Мощность горелки, КВт
291-1530
Цена скоро
появится
Горелка UNIGAS N Горелка мазутная N18 N-.TN.S.RU.A
Топливо
Мазут
Мощность горелки, КВт
105-209
Цена скоро
появится
Дымовая труба КП (Е) Труба дымовая КП (Е)
Цена скоро
появится
Водоподготовка парового котла Водоподготовка парового котла
Цена скоро
появится
Горелка СибСтронг мазутная Горелка мазутная СибСтронг IL-3S2A
Топливо
Мазут
Мощность горелки, КВт
200-700
Цена скоро
появится
Об этом товаре еще нет отзывов. Будьте первым!
Оставьте ваш отзыв
Парогенератор 200 кг мазутный
Парогенератор на мазуте 200 кг
Парогенератор топливо мазут 200 кг
Парогенератор на мазутном топливе 200 кг
Мазутный парогенератор 200 кг в час изготовление
Парогенератор 200 кг на мазуте изготовление
Промышленный парогенератор 200 кг на мазуте изготовление
Мазутный парогенератор 200 кг пара в час конструкция
Парогенератор 200 кг на мазуте конструкция
Мазутный парогенератор 200 кг час устройство
Производство парогенераторов 200 кг в час на мазуте

Мазутный парогенератор 200 кг

Парогенератор 200 кг на мазуте

Парогенератор 200 кг топливо мазут

Парогенератор 200 кг на мазутном топливе

Изготовление мазутного парогенератора 200 кг в час

Изготовление парогенератора 200 кг на мазуте

Изготовление промышленного парогенератора 200 кг на мазуте

Конструкция мазутного парогенератора 200 кг пара в час

Конструкция парогенератора 200 кг на мазуте

Устройство мазутного парогенератора 200 кг час

Производство парогенераторов 200 кг в час на мазуте

Парогенератор ПАР 200 кг пара в час на мазуте. Основные характеристики:

  • паропроизводительность 200 кг пара в час
  • максимальная температура пара 115 °С. Завод производит парогенераторы до 170°С.
  • давление пара 0.07 МПа, 0.7 кгс/см2;
  • топливо – мазут;

Подобрать требуемую мощность парогенератора для вашего предприятия вы можете по ссылке.

Сравнивая цены на парогенераторы, обратите внимание на комплектацию!

Комплект поставки котла нашего производства:

  • Блок парогенератора 200 на мазуте - 1 шт
  • Предохранительный клапан парового котла VT.1831 Ду 50 - 2 шт
  • Вентиль 15Б1П Ду 15 - 1 шт
  • Вентиль 15Б1П Ду 20 - 1 шт
  • Вентиль 15Б1П Ду 25 - 2 шт
  • Указатель уровня 12кч11бк №4 - 2 шт
  • Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
  • Вентиль чугунный фланцевый 15кч16п1 Д32 Ру25 - 1 шт
  • Клапан обратный Ду 32 - 1 шт
  • Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
  • Манометр ДМ2005Сг (ТМ-610.05) - 2 шт
  • Манометр МП160 – 1 шт
  • Трубка сифонная (Перкинса) прямая - 2 шт

Дополнительно для подключения вам потребуются

  • Подпиточный насос GRUNDFOS CR 1/19
  • Мазутная горелка N18 N-.TN.S.RU.A или комбинированная горелка газ/мазут KPBY 70 MH
  • Автоматика
  • Труба дымовая - 1 шт
  • Водоподготовка

Устройство и описание

Промышленный мазутный парогенератор 200 кг пара в час жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт котельного блока крепится мазутная горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для парогенератора производительностью 200 кг пара не требуется, установка работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки VT.1831.

Принцип работы парогенератора 200 на мазуте

Мазут сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 115 град. При необходимости парогенератор может производить пар меньшей температуры – 95 град и меньше.

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Мазутный парогенератор 200 кг пара должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактном манометре. Автоматика парогенератора по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все необходимое котельно-вспомогательное оборудование для подключения мазутного парогенератора 200 в Ярославле вы можете купить на нашем котельном заводе.

Подключение парогенератора 200

Вариант подключения арматуры парогенератора Вариант подключения арматуры парогенератора

Подключение и монтаж производятся по проекту.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

  • Инструкции по эксплуатации
  • Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 Мпа (0.7 кгс/см2)
  • Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Парогенератор 200 кг пара в час на мазуте должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации парогенератора 200 представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе мазутный парогенератор 200 подвергается гидравлическому испытанию давлением 0,2 МПа (2 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации парогенераторов 10 лет.

Описание товара

    Купить Парогенератор 200 кг мазутный в Ярославле

    Для получения консультации укажите номер вашего телефона
    Еще больше видео на нашем канале

    Промышленный мазутный парогенератор производительность 200 кг пара в час, температура пара не более 170 С°, давление пара 0.07 МПа (0.7 кгс/см²), топливо - мазут). Применяется для технологических целей в производстве бетона, пеноблоков, газобетона и прочих строительных материалов, в пищевой промышленности для пастеризации молока и консервов, в сельском хозяйстве для запаривания кормов, для подогрева топлива, сушки древесины, в автоклавах и подобных технологических процессах
